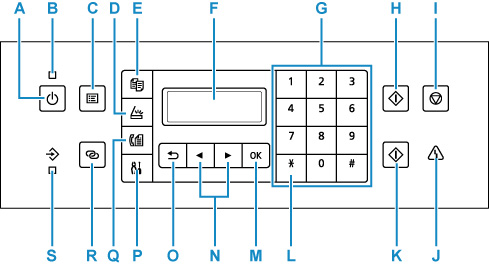

Nadzorna plošča
- A: Gumb VKLOP (ON)
-
Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.
- B: Lučka VKLOP (ON)
- Ko je naprava vklopljena, najprej utripa in nato sveti.
- C: Gumb MENI (MENU)
- Prikaže zaslon Meni Kopiranje (Copy menu), Meni za optično branje (Scan menu) ali Meni FAKS (Fax menu).
- D: Gumb Skeniranje (SCAN)
- Preklopi tiskalnik v način optičnega branja.
- E: Gumb Kopiranje (COPY)
- Preklopi tiskalnik v način kopiranja.
- F: LCD (zaslon s tekočimi kristali)
- Prikaže sporočila, elemente menijev in stanje delovanja.
- G: Številski gumbi
- Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.
- H: Gumb Črno (Black)
- Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.
- I: Gumb Zaustavi (Stop)
- Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.
- J: Lučka Alarm
- Ko pride do napake, zasveti ali utripa.
- K: Gumb Barvno (Color)
- Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.
- L: Gumb Tonsko (Tone)
- Če uporabljate impulzno zvezo, tiskalnik začasno preklopi na tonsko izbiranje.
- M: Gumb OK
- Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake ali izvržete dokumente v ADF (samodejnem podajalniku dokumentov).
- N: Gumba
in
-
Uporablja se za izbiro možnosti nastavitve. Ti gumbi se uporabljajo tudi za vnos znakov.
- O: Gumb Nazaj (Back)
- Zaslon LCD vrne na prejšnji zaslon.
- P: Gumb Nastavitve (Setup)
- Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete tiskalnik in spreminjate nastavitve tiskalnika. Uporablja se tudi za izbiro način vnosa.
- Q: Gumb Telefaks (FAX)
- Preklopi tiskalnik v način faksa.
- R: Gumb Brezžična povezava (Wireless connect)
- Če želite informacije o brezžičnem usmerjevalniku v tiskalniku nastaviti neposredno iz pametnega telefona ali druge podobne naprave (ne da bo vam bilo treba uporabiti usmerjevalnik), pritisnite in pridržite ta gumb.
- S: Lučka Pomnilnik TELEFAKSA (FAX Memory)
- Sveti, če so v pomnilniku tiskalnika shranjeni prejeti ali neposlani dokumenti.
